GoIP4和UCM6104在Trunk Gateway模式下對接
2016-09-05
編輯
因為潮流的UCM6104只可以通過FXO呼出，沒有集成GSM接口。所以需要一個額外的網關才可以呼出。而有些公司可能在某些地方牽不到電信的電話線，但是為了解決公司的電話問題，會用GSM-VOIP網關。另外一個廠家是在某些國際的邊境，比如說，蒙古和中國邊界也是有GSM信號的。這樣就可以中國的公司，通過蒙古的GSM卡打電話出去。
本文即是配置UCM6104和GoIP4，使用戶可以在GoIP4的trunk gateway模式下，完成呼入與呼出。
具體要求：
前綴為9的號碼經GoIP4的line 1呼出，任意呼叫GoIP4的Line1號碼可以送至UCM6104的分機1006。
本例中UCM6104的IP為：192.168.1.18；GoIP4的IP為：192.168.1.14。

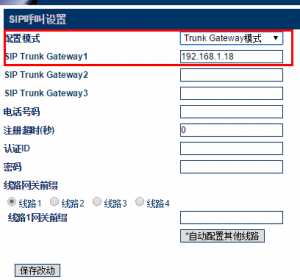

1. 在GoIP4選擇trunk gateway，其中SIP Trunk Gateway1的IP地址為UCM6104的IP：

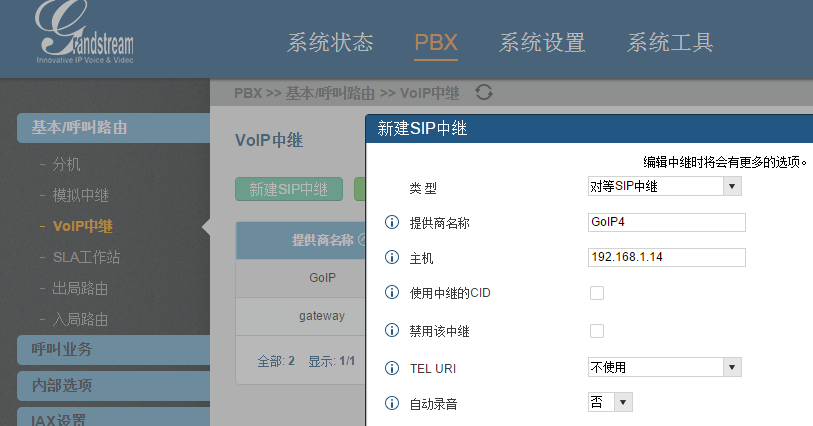

在UCM6104創建VoIP中繼，選擇“對等SIP中繼”類型，其中：名稱可以任意命名，主機為GoIP4的IP地址：
.png)
對GoIP4中繼進行編輯，注意要啟動心跳檢測選項：
.png)
當UCM6104的狀態如下圖所示，則已連接：
.png)
2. 配置GoIP4的呼出管理和呼入管理：

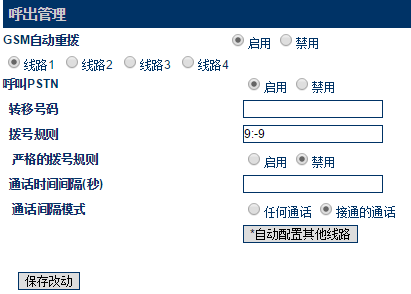

2.1呼出管理如下：
.png)
其中，撥號規則9:-9表示：呼出時號碼以9開頭，將刪除9進行呼出。若前綴為2，則寫為：2:-2。“:-”為英文輸入時的標點符號。

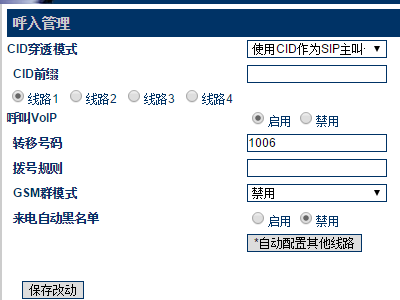

2.2呼入管理：
其中，轉移號碼表示任何呼叫line 1的號碼將送往UCM6104的分機1006。
.png)
3. 配置UCM6104的出局路由和入局路由：

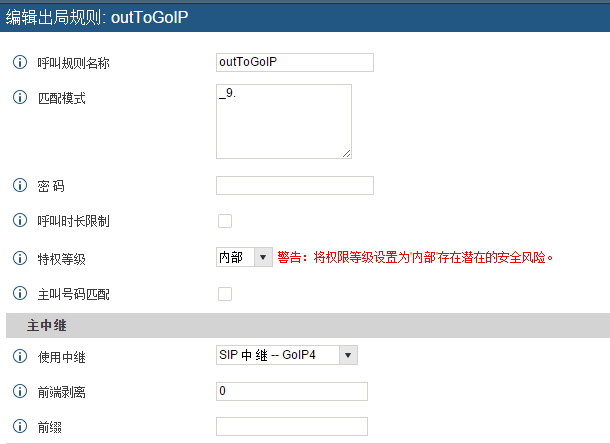

3.1出局路由如下，表示以9開頭的任何號碼將送往GoIP4：
.png)

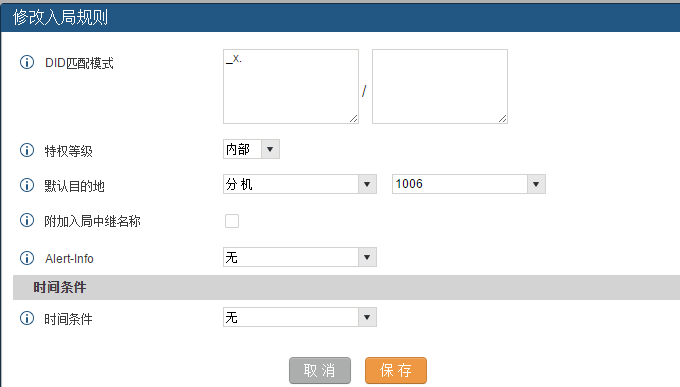

3.2入局路由；
任意號碼的呼入將送往分機1006：
.png)
至此，GoIP4在Trunk Gateway模式下與UCM6104的呼入呼出配置完成。
如果想呼入送到UCM6104的IVR，也可以進行相應設置。

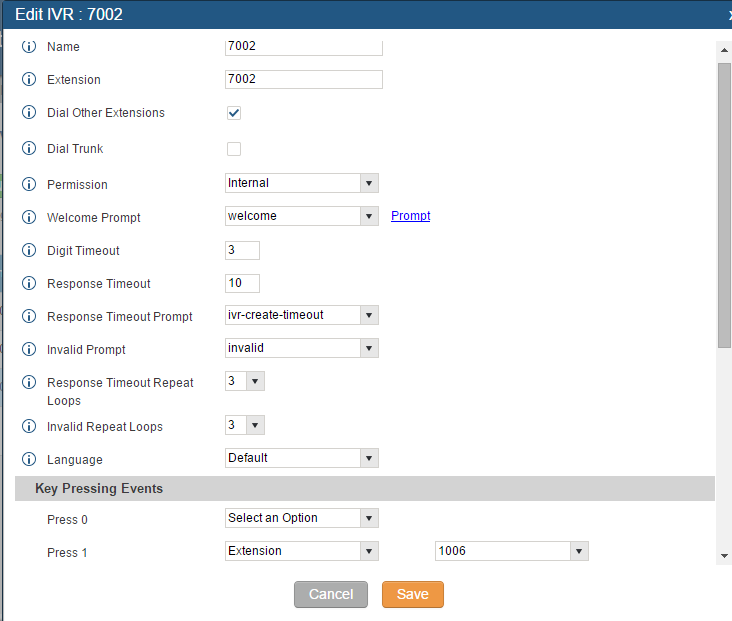

首先在UCM6104創建IVR，此處命名為7002，設定聽到IVR后按鍵1將呼叫轉到分機1006：
.png)
然后在GoIP4的呼入管理中設置轉移號碼為IVR的號碼：
.png)
設置完成后，呼叫GoIP4的line 1，可以聽到IVR的歡迎音，按鍵1即可將呼叫轉接到分機1006。
